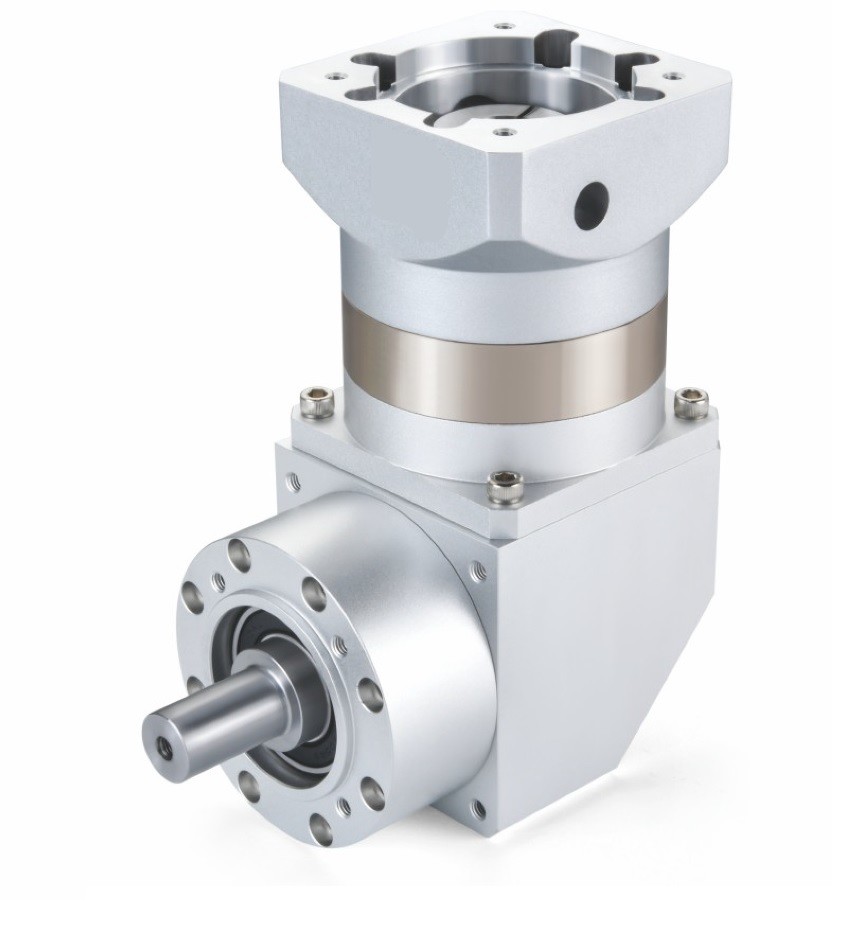

工業用電気機器のための直輪惑星式減速器ZPLEシリーズ
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | CLX |
| 証明 | N/A |
| モデル番号 | ZPLE |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 製品名 | ZPLEシリーズ直輪減速機 | 材料 | アルミ合金と鋼で金属構造 |
|---|---|---|---|
| 適用する | 産業電気機器 | ギアリング 配置 | ストレートギア減速機 |
| ハイライト | 惑星式減速機 ZPLEシリーズ,まっすぐなギヤ惑星の減力剤,工業用電気機器 惑星式減速機 |
||
製品の説明
スパーギアプラネタリリドューサー ZPLEシリーズ マッチングサーボモーター
製品説明:
減速器は,ギアトランスミッション,ワームトランスミッション,そしてギアワームトランスミッションからなる独立した部品で,硬い殻に囲まれています.通常,元のトランスミッションと作業機械の間の減速伝送装置として使用されます..
ギアボックスは通常,低速および高トルクトランスミッション機器に使用される.ギアボックスの入力シャフトの小さな数の歯を出力シャフトの大きなギアと網羅することによって,電動モーターの電力を普通のギアボックスには,同じ原理を持つ数組のギアもあり,望ましい減速効果を達成する.大きいギアと小さなギアの間の歯数の比は,伝送比です.
ギア減速機は,小容量と大きなトルク伝送の特徴を有する.ギア減速機は,モジュール式組み合わせシステムに基づいて設計および製造される.幅広いモーターコンビネーションでトランスミッション比は,異なる動作条件に対応し,電気機械的統合を達成するために細かくグレードアップされています.ギア減速器は,高いトランスミッション効率を持っています低エネルギー消費と優れた性能です
特徴:
1カーブライゼーションと消化処理,歯のプロファイル変更処理を通じて,スムーズな動作,低騒音を確保します.
2シンプルな構造,大量生産,迅速な配達時間,高コスト性能
3市場でのほとんどの減速器のニーズを満たすことができます.
技術パラメータ:
| モデル | ユニット | ZPLE060 | ZPT090 | ZPLE120 | 割合 | ステージ |
| 定位出力 トーク | N.m | 16.5 | 60 | 148 | 3 | 1 |
| 27 | 86 | 222 | 4 | |||
| 27 | 94.5 | 235 | 5 | |||
| 19.5 | 64 | 158 | 7 | |||
| 8.5 | 39.5 | 93 | 10 | |||
| 96 | 250 | 12 | 2 | |||
| 96 | 250 | 15 | ||||
| 30 | 96 | 250 | 16 | |||
| 30 | 96 | 250 | 20 | |||
| 33 | 105.5 | 264 | 25 | |||
| 30 | 96 | 250 | 28 | |||
| 33 | 105.5 | 264 | 35 | |||
| 30 | 96 | 250 | 40 | |||
| 33 | 105.5 | 264 | 50 | |||
| 21.5 | 71.5 | 177 | 70 | |||
| 37.5 | 120 | 310 | 64 | 3 | ||
| 37.5 | 120 | 310 | 80 | |||
| 37.5 | 120 | 310 | 100 | |||
| 41 | 132.5 | 329 | 125 | |||
| 37.5 | 120 | 310 | 140 | |||
| 41 | 132.5 | 329 | 175 | |||
| 37.5 | 120 | 310 | 200 | |||
| 41 | 132.5 | 329 | 250 | |||
| 37.5 | 120 | 310 | 280 | |||
| 41 | 132.5 | 329 | 350 | |||
| 緊急停止トルク | N.m | 定数出力トルクの2倍 | ||||
| 標準入力速度 | r/m | 3000 | 3000 | 2000 | ||
| 最大入力速度 | r/m | 6000 | 6000 | 3500 | ||
| 最大射線力 | N | 170 | 1020 | 2230 | ||
| 最大軸力 | N | 120 | 850 | 1550 | ||
| 効率性 | % | シングル (97%) | 2倍 (95%) | |||
| 平均 寿命 | h | 20000 | ||||
| 体重 | 体重 | 2.2 | 4.7 | 11.5 | 1 | |
| 2.5 | 5.3 | 13.5 | 2 | |||
| 2.8 | 5.9 | 15.7 | 3 | |||
| モデル | ユニット | ZPLE060 | ZPT090 | ZPLE120 | 割合 | ステージ |
| 慣性の瞬間 | kgcm2 | 0.107 | 0.4 | 1.65 | 3 | 1 |
| 0.094 | 0.309 | 1.22 | 4 | |||
| 0.092 | 0.291 | 1.15 | 5 | |||
| 0.091 | 0.285 | 1.13 | 7 | |||
| 0.091 | 0.283 | 1.11 | 10 | |||
| 0.4 | 1.65 | 12 | 2 | |||
| 0.309 | 1.65 | 15 | ||||
| 0.094 | 0.291 | 1.22 | 16 | |||
| 0.092 | 0.291 | 1.15 | 20 | |||
| 0.092 | 0.291 | 1.15 | 25 | |||
| 0.091 | 0.285 | 1.13 | 28 | |||
| 0.091 | 0.285 | 1.13 | 35 | |||
| 0.091 | 0.2835 | 1.11 | 40 | |||
| 0.091 | 0.283 | 1.11 | 50 | |||
| 0.091 | 0.283 | 1.11 | 70 | |||
| 0.092 | 0.291 | 1.15 | 64 | 3 | ||
| 0.092 | 0.291 | 1.15 | 80 | |||
| 0.092 | 0.291 | 1.15 | 100 | |||
| 0.092 | 0.291 | 1.15 | 125 | |||
| 0.091 | 0.291 | 1.13 | 140 | |||
| 0.091 | 0.291 | 1.13 | 175 | |||
| 0.091 | 0.283 | 1.11 | 200 | |||
| 0.091 | 0.283 | 1.11 | 250 | |||
| 0.091 | 0.283 | 1.11 | 280 | |||
| 0.091 | 0.283 | 1.11 | 350 | |||
| 騒音 | dB | 60 | 65 | 68 | ||
| 潤滑剤 | 合成油脂の潤滑 | |||||
| 保護レベル |
IP65 |
|||||
