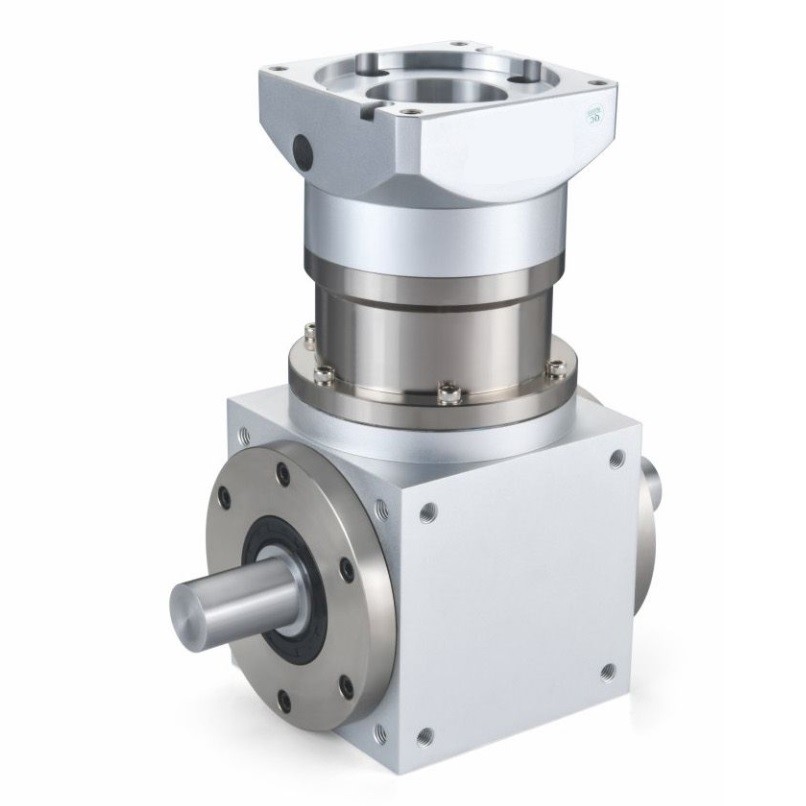

メタルストレートギア プラネタリ・リデュッサー 産業用電気部品 ZPTシリーズ

  • Metal Straight Gear Planetary Reducer Industrial Electrical Spare Parts ZPT Series
起源の場所 中国
ブランド名 CLX
証明 N/A
モデル番号 ZTP

試供品およびクーポンのための私に連絡しなさい。

Whatsapp:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
製品名 ZPTシリーズ直輪減速機 材料 アルミ合金と鋼で金属構造
申請 機械,電動装置,電動サーボモーター ギアリング 配置 ストレートギア減速機
ハイライト

ZPTシリーズ直輪減速機

,

工業用電気用スペアパーツ 惑星式減速機

,

メタル・プラネタリ・リドューサー
メッセージ
製品の説明

ストレートギアプラネタリ減速機 ZPTシリーズ 異なるブランドにマッチング モーター 中国と海外メーカー

製品説明:

減速器は,ギアトランスミッション,ワームトランスミッション,そしてギアワームトランスミッションからなる独立した部品で,硬い殻に囲まれています.通常,元のトランスミッションと作業機械の間の減速伝送装置として使用されます..



ギアボックスは通常,低速および高トルクトランスミッション機器に使用される.ギアボックスの入力シャフトの小さな数の歯を出力シャフトの大きなギアと網羅することによって,電動モーターの電力を普通のギアボックスには,同じ原理を持つ数組のギアもあり,望ましい減速効果を達成する.大きいギアと小さなギアの間の歯数の比は,伝送比です.



メタルストレートギア プラネタリ・リデュッサー 産業用電気部品 ZPTシリーズ 0

メタルストレートギア プラネタリ・リデュッサー 産業用電気部品 ZPTシリーズ 1

減速器は,原動力と作業機械またはアクチュエータとの間に速度を調整し,トルクを伝達する役割を果たし,比較的正確な機械装置である.速度を減らし,トルクを増やすために使用する目的です. 種類は多様で,異なるモデルがあり,異なる種類には異なる用途があります. ギア減速機,ワーム減速機に分けられるさまざまな種類の減速機があります.変速機の型に応じて,惑星式ギア減速器; 異なるトランスミッション段階に応じて,単段階および多段階の減速機に分けることができます. 歯車の形に応じて,彼らは円筒型歯車の減速機に分けることができます.曲面ギア減速機振動装置の配置により,展開可能な振動装置,分割流量減速装置,同軸減速装置に分けられる.



ギア減速機は,小容量と大きなトルク伝送の特徴を有する.ギア減速機は,モジュール式組み合わせシステムに基づいて設計および製造される.幅広いモーターコンビネーションでトランスミッション比は,異なる動作条件に対応し,電気機械的統合を達成するために細かくグレードアップされています.ギア減速器は,高いトランスミッション効率を持っています低エネルギー消費と優れた性能です

特徴:

1カーブライゼーションと消化処理,歯のプロファイル変更処理を通じて,スムーズな動作,低騒音を確保します.

2シンプルな構造,大量生産,迅速な配達時間,高コスト性能

3市場でのほとんどの減速器のニーズを満たすことができる完全な範囲を持っています.

メタルストレートギア プラネタリ・リデュッサー 産業用電気部品 ZPTシリーズ 2

サイズ ZPT070 ZPT090 ZPT110 ZPT140
C1 Ø70 Ø90 Ø90 Ø145 について
C2 4-M4/4-M5 4-M5/4-M6 4-M5/4-M6 4-M8
C3 Ø14 Ø19 Ø19 Ø19/Ø22/Ø24
C4 31.5 42 42 60
C5 Ø50 Ø70 Ø70 Ø110
C6 5 8 8 8
C7 60 90 90 90
C8 第1段階 143 177.5 198.5 269
ステージ2 159 201 222 299.5
第3段階   224 245 329.5
L1 3 5 3 5
L2 25 25 30 40
L3 36 37 37 52
L4 77 118 134 170
L5 70 90 110 140
L6 26.5 36 44 55
L7 21.2 36 44 55
L8
L9
D1 16 18 22 32
D2 25 28 35 45
D3 60 88 108 135
D5 4-M5 4-M6 4-M8 4-M10
D6 M5*10 M6*12 M6*12 M10*20
H1 18 20.5 24.5 35
H2
B1 5 6 6 10
B2

技術パラメータ:

モデル ユニット ZPT070 ZPT090 ZPT110 ZPT140 割合 ステージ
定位出力 トーク N.m   45 80 170 1 1
35       2
  45 80 170 3
  45 80 170 4
  45 80 170 5
  45 80 170 7
35       8
35 45 80 170 10
  45 80 170 12 2
35       14 1
  45 80 170 15 2
  45 80 170 16
35 45 80 170 20 1
  45 80 170 25 2
  45 80 170 28
35       32 2
  45 80 170 35 2
35 45 80 170 40
35 45 80 170 50
35       56 2
  45 80 170 64 3
35 45 80 170 70 2
35 45 80 170 80 3
35 45 80 170 100
  45 80 170 125
35 45 80 170 140
  45 80 170 175
  45 80 170 200
  45 80 170 250
  45 80 170 280
  45 80 170 350
緊急停止トルク N.m 定数出力トルクの2倍
標準入力速度 r/m 3000 2500 2000 2000
最大入力速度 r/m 4000 3500 3000 3000
最大射線力 N 950 1450 2100 2700
最大軸力 N 425 725 1050 1350
効率性 % シングル (97%) 2倍 (95%)
平均 寿命 h 20000
体重 体重 4.2 6.8 11.6 19.8   1
4.6 7.4 13.8 23.9   2
  8 16 28

3





モデル ユニット ZPT070 ZPT090 ZPT110 ZPT140 割合 ステージ
慣性の瞬間 kgcm2   0.4 0.4 1.65 3 1
  0.309 0.309 1.22 4
  0.291 0.291 1.15 5
  0.285 0.285 1.7 7
0.094       8
0.092 0.283 0.283 1.13 10
  0.4 0.4 1.65 12 2
0.092       14 1
  0.309 0.309 1.22 15 2
  0.291 0.291 1.22 16
0.091 0.291 0.291 1.15 20 1
  0.291 0.291 1.15 25 2
  0.285 0.285 1.13 28
0.094       32 2
  0.285 0.285 1.13 35 2
0.092 0.283 0.283 1.11 40
0.092 0.285 0.285 1.11 50
0.091       56 2
  0.291 0.291 1.15 64 3
0.091 0.285 0.285 1.11 70 2
0.091 0.285 0.285 1.15 80 3
0.091 0.285 0.285 1.15 100
  0.285 0.285 1.15 125
0.091 0.285 0.285 1.13 140
  0.285 0.285 1.13 175
  0.283 0.283 1.11 200
  0.283 0.283 1.11 250
  0.283 0.283 1.11 280
  0.283 0.283 1.70 350
騒音 dB 70 70 70 70 70
潤滑剤   合成油脂の潤滑
保護レベル   IP65
